  1. 주요 기능 사용 방법

로스팅 그래프 설정

Previous배경 로그 및 실시간 온도 비교Next로스팅 기록 검색, 필터

Last updated 2 months ago

Was this helpful?

그래프 설정 방법

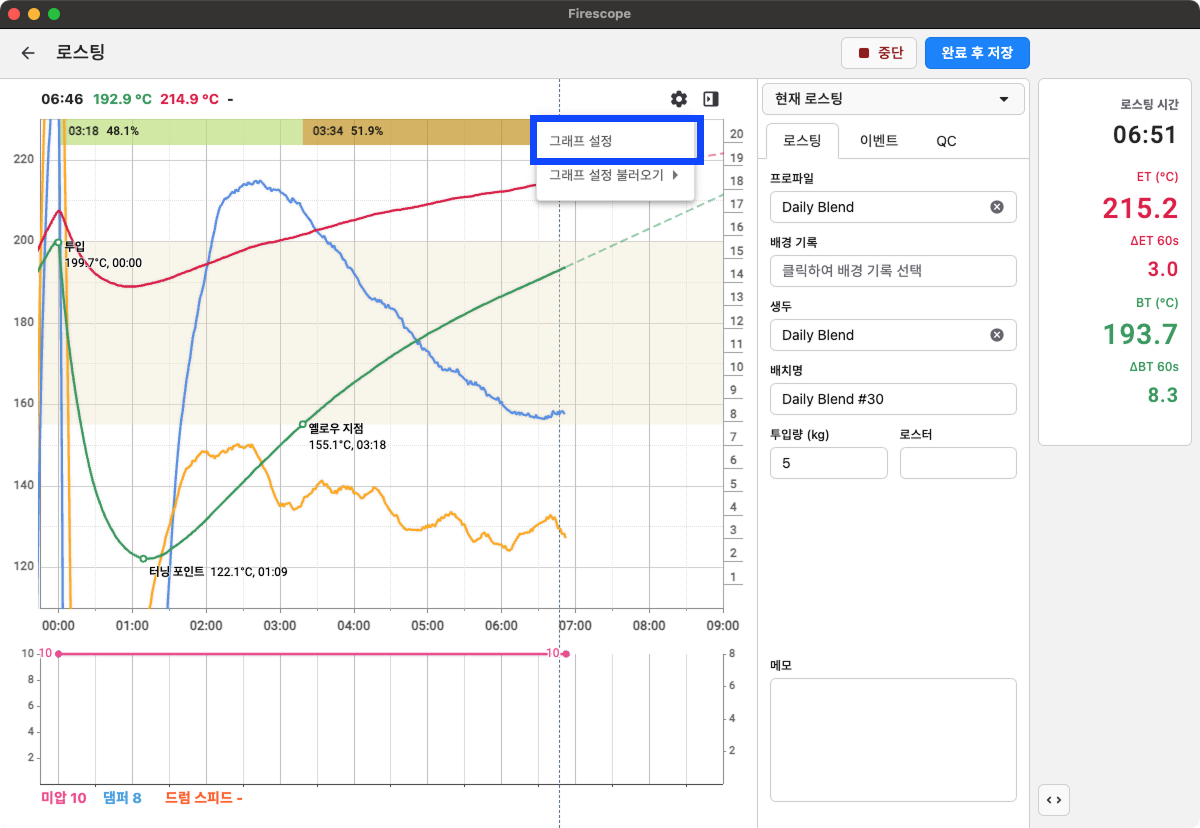

로스팅 페이지에서 그래프 기준 오른쪽 상단의 설정 아이콘 버튼을 클릭하고 그래프 설정을 선택합니다.

  1. 시간 축 그래프의 가로축입니다. 눈금 간격과 보조눈금 간격으로 그래프에서 세로로 그려진 실선과 점선의 간격을 설정할 수 있습니다. - 시작 시점, 종료 시점은 각각 그래프의 좌측 시작점, 우측 끝점으로 이 값을 조절하여 그래프의 가로 범위를 설정할 수 있습니다. - 시간 축 자동 연장을 설정하시면 로스팅 시간이 설정한 종료 시점을 넘어가더라도 그래프가 자동으로 연장되면서 그려집니다.

  2. 온도 축 그래프 왼쪽의 세로축입니다. - 눈금 간격과 보조눈금 간격으로 그래프에서 가로로 그려진 실선과 점선의 간격을 설정할 수 있습니다. - 최소 온도, 최대 온도는 각각 그래프 왼쪽 세로축의의 최하단 지점, 최상단 지점으로 그래프의 세로 범위를 설정할 수 있습니다. - 온도 축 자동연장을 설정하시면 로스팅 머신의 온도가 설정한 최대온도보다 더 높이 올라가더라도 그래프가 자동으로 연장되면서 그려집니다.

  3. RoR 그래프 오른쪽의 세로축입니다. 눈금간격과 시작/종료지점을 로스터가 보기 편한 수치로 설정할 수 있습니다. 로스터기에서 소수점까지 온도가 나오지 않을 경우 RoR을 보기 좋게 보정하실 수도 있습니다. ‘RoR 축 자동연장’을 클릭하시면 설정한 RoR최대치보다 높은 RoR값이 생성되더라도 그래프가 자동으로 연장되면서 그려집니다.

  4. 구간 설정 드라잉 종료 온도와 1차 크랙 시작 온도를 설정할 수 있습니다. 로스팅 중 터닝 포인트 이후에 드라잉 종료 온도가 되면 드라잉 종료 시점이 이벤트에 자동 추가됩니다. 또한 이 설정 온도 구간에 맞추어 옐로우 구간이 그래프 위에 연노랑색으로 표시 됩니다. 이때 기록되는 수치는 절대적인 온도 입력보다는 참고할 때 사용하는 편의기능이라고 생각하시면 좋습니다.

  5. 그래프 색상 개인의 기호에 따라 그래프 색상을 바꿀 수 있습니다.

  6. 이벤트 및 기타 - 이벤트 기준온도: 화력과 풍속 이벤트가 기록될 때 기준이 되는 온도를 BT와 ET 중 선택할 수 있습니다. - 화력 이벤트 이름, 풍속 이벤트 이름: 화력과 풍속 이벤트 기록시 그래프 위에 표시되는 이름을 변경할 수 있습니다. - BT의 온도 하강에 따라 투입과 배출을 감지하는 조건을 설정하실 수 있습니다.

그래프 설정 저장하기

자주 쓰는 그래프 설정을 저장해두고 불러오기를 통해 쉽게 바꿀 수 있습니다. 그래프 설정 오른쪽 하단의 버튼을 누르면 현재 그래프 설정을 저장할 수 있는 창이 표시됩니다.

그래프 설정 불러오기

자주 사용하는 그래프 설정을 저장 후 그래프 기준 오른쪽 상단의 세로 말줄임표(⋮) 버튼을 누르고 그래프 설정 불러오기를 통해 그래프 설정을 즉각적으로 반영할 수 있습니다.
